双目拼接模组：双镜协同，比广角更广

双目拼接摄像机采用双镜头设计，通过左右镜头的画面实时拼接融合，能够实现超广角无死角监控视角，且画面无畸变，为用户提供了更为广阔的视野。

因为两个镜头的角度不同、光线影响、每一帧处理时间不同，因此要完美的把两个视频拼接在一起，就非常考验模组方案商的技术实力。

海芯威视双目拼接模组采用两颗4mm镜头+400W像素的设计，能够适配更多的机型外壳，在实现超高清图像的同时，还能覆盖最大广角140°的监控范围，是消费级双目拼接模组的典型代表。

本期以海芯威视双目拼接模组为参考，简单介绍一下双目拼接模组的设计细节和核心功能。

一、镜头和生产工艺的一致性要求

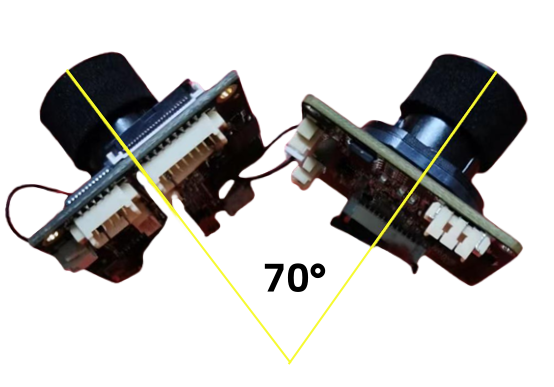

双目拼接摄像机要求两个镜头必须一致，光轴看向同一个方向，并做到水平方向一致，镜头夹角固定。摄像头的硬件层面上的一致性可以得到更符合要求的高质量图像。

在实际应用中，由于生产模具的公差、组装工艺等原因，两个摄像头之间可能会存在微小的差异，这些差异会导致图像在拼接时出现错位、变形等问题。因此双目拼接摄像机的生产，必须严格按照生产工艺操作。

二、视频的拼接算法：

图像拼接算法是双目拼接摄像机的核心技术之一。该算法需要处理两个摄像头拍摄的图像之间的视差、重叠区域、变形等问题。

其中，视差是由于两个摄像头位置不同而产生的图像差异，需要通过算法进行校正。重叠区域则需要通过算法进行精确匹配和缝合，以确保拼接后的图像平滑、自然。

此外，由于摄像头镜头可能存在的鱼眼效应，还需要进行鱼眼校正，将弧形拉直使每条对标线能够呈直线。

图像拼接算法的计算量较大，对处理器的性能要求较高。同时，算法的优化程度也直接影响到拼接效果和实时性。因此，如何设计高效、准确的图像拼接算法是双目拼接摄像机面临的一个重要挑战。

三、视频拼接的主要步骤

1）图像采集与预处理：

两个镜头采集到的视频帧首先进行预处理，包括去噪、色彩校正等，以提高后续处理的准确性和效率。

2）特征点提取与匹配：

在两个视频帧中，使用特征点检测算法（如SIFT、SURF、ORB等）提取关键特征点。通过特征点描述子和匹配算法（如暴力匹配器、FLANN匹配器等），在两个视频帧之间找到对应的特征点匹配对。

3）图像变换与对齐：

根据匹配的特征点对，计算两个视频帧之间的变换矩阵（如单应性矩阵）。使用变换矩阵对其中一个视频帧进行透视变换，使其与另一个视频帧在重叠区域对齐。

4）图像融合：

在重叠区域，使用图像融合算法（如Alpha Blending、渐入渐出融合等）将两个视频帧平滑地拼接在一起。融合过程中，需要考虑亮度、色彩的一致性，以及避免拼接缝和鬼影现象。

5）后处理与优化：

对融合后的视频帧进行后处理，包括裁剪、色彩校正、去畸变等，以提高最终图像的质量。根据应用场景的需求，对拼接效果进行优化和调整。

四、双目拼接相关算法简介

1）特征点检测与描述算法

SIFT（尺度不变特征变换）：一种经典的特征点检测算法，对尺度、旋转和光照变化具有较好的鲁棒性。

SURF（加速鲁棒特征）：SIFT的改进版本，计算速度更快，但专利问题限制了其广泛应用。

ORB（定向FAST和旋转BRIEF）：一种快速的特征点检测算法，结合了FAST特征点检测和BRIEF特征描述子，适用于实时应用。

2）特征点匹配算法

暴力匹配器：一种简单的匹配算法，通过计算所有特征点描述子之间的距离来找到最佳匹配对。

FLANN（快速最近邻搜索库）：一种高效的匹配算法，适用于大规模特征点匹配问题。

3）图像变换算法

单应性矩阵计算：基于匹配的特征点对，使用RANSAC（随机抽样一致性）算法计算两个视频帧之间的单应性矩阵。

透视变换：根据单应性矩阵，对其中一个视频帧进行透视变换，使其与另一个视频帧对齐。

4）图像融合算法

Alpha Blending：一种常用的图像融合算法，通过调整两个视频帧在重叠区域的透明度来实现平滑过渡。

渐入渐出融合：在重叠区域的边缘，逐渐减小一个视频帧的透明度，同时增加另一个视频帧的透明度，以实现平滑拼接。

5）后处理算法

色彩校正：使用直方图匹配、色彩映射等方法，调整融合后视频帧的色彩，使其与原始视频帧一致。

去畸变：对于广角镜头采集到的视频帧，使用畸变校正算法消除图像中的畸变现象。
