200万高清网络摇头机模组
M6 200万高清网络摇头机模组

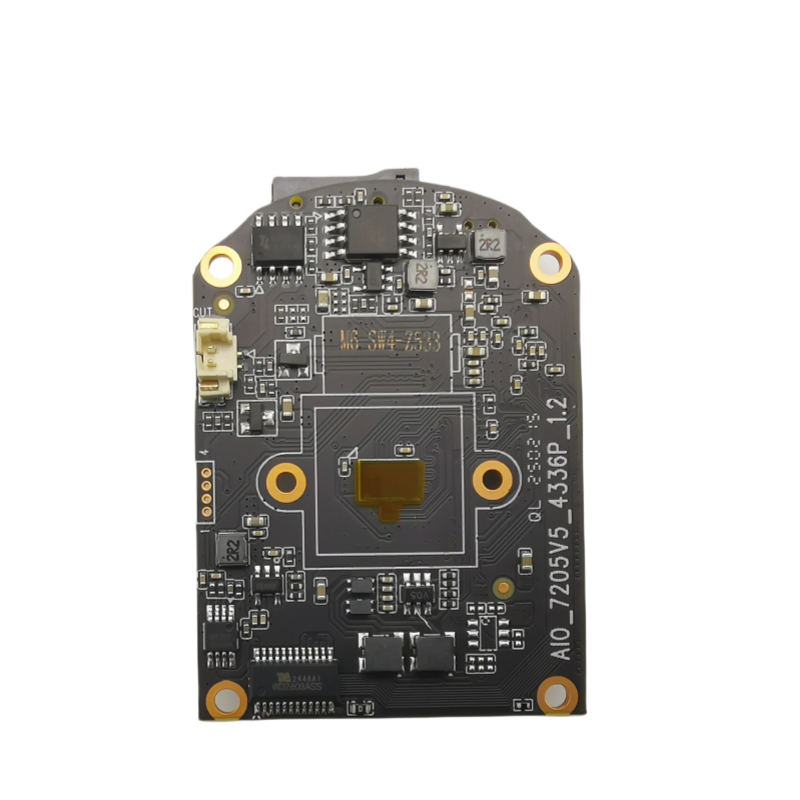

一、 产品外观
二、 产品简介
200W低照度高清模组采用高集成度的SOC处理器，极低功耗，超强稳定；支持H264和H.265压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持标准ONVIF协议，支持RTSP，支持报警图片上传FTP服务器、报警图片发送到E-Mail，支持手机远程监控；
三、 产品主要特性
Ø 高灵敏度、高信噪 CMOS图像传感器
Ø 最高像素可达200W，最高分辨率可达 (1920x1080)
Ø 默认H.265压缩算法，有效的降低网络带宽，支持双码流，支持手机监看
Ø 支持多种网络协议：TCP/IP，HTTP，ICMP，FTP，RTSP等
Ø 支持ONVIF协议
Ø 支持报警图片发送E-Mail，支持报警图片和报警录像上传FTP服务器
Ø 支持定时抓拍图片到FTP服务器
Ø 支持静态IP，也支持动态IP（DHCP）
Ø 自带功放芯片，可以直接接喇叭
Ø 支持IE、Google、Firefox浏览器
Ø 最大可支持6个用户同时浏览（每个码流支持3个用户）
Ø 提供移动侦测（区域、灵敏度可设）报警功能
Ø 支持TF卡存储功能，最大支持128G
Ø 支持手机下载和回放SD卡录像
四、 参数说明
| 详细参数 | |
| 操作系统 | 嵌入式LINUX |
| 图像传感器 | 1/3”CMOS传感器 |
| IRCUT | 支持 |
| 视频压缩算法 | 支持H.265 |
| 音频压缩算法 | G.726/G.711 |
| 压缩传输码流 | 32Kbps-6144bps，可以自定义，默认1280Kbps |
| 最大图像尺寸 | 200W(1920x1080) |
| 清晰度 | 1080P,720P,VGA,QVGA |
| 视频帧率 | 20fps |
| 字符叠加 | 支持OSD名称、时间日期信息叠加 |
| 图像设置 | 亮度、对比度、饱和度、曝光度、上下反转、左右镜像可调 |
| 存储功能 | 支持TF卡存储和云存储，TF卡最大支持128G |
| 移动侦测 | 可设置4个独立检测区域（灵敏度1-100可设） |
| 报警联动 | 报警发送图片到指定邮箱；报警图片和报警录像上传到FTP服务器； |
| 网络协议 | 支持TCP/IP，HTTP，ICMP，FTP，RTSP等 |
| 接入协议 | 支持ONVIF 2.4协议 |
| 音频输入 | 1路输入 |
| 音频输出 | 1路输出 |
| 网络接口 | 10Base-T/100Base-TX 以太网接口 |
| WiFi 802.11b/g/n无线网络接口 | |
| 尺寸 | 38x54x9mm (长宽高） |
| 温度及湿度 | 0℃～+50℃ 10%～95%RH |
| 电源 | DC5V 2A |
| 功耗 | 1.5W |

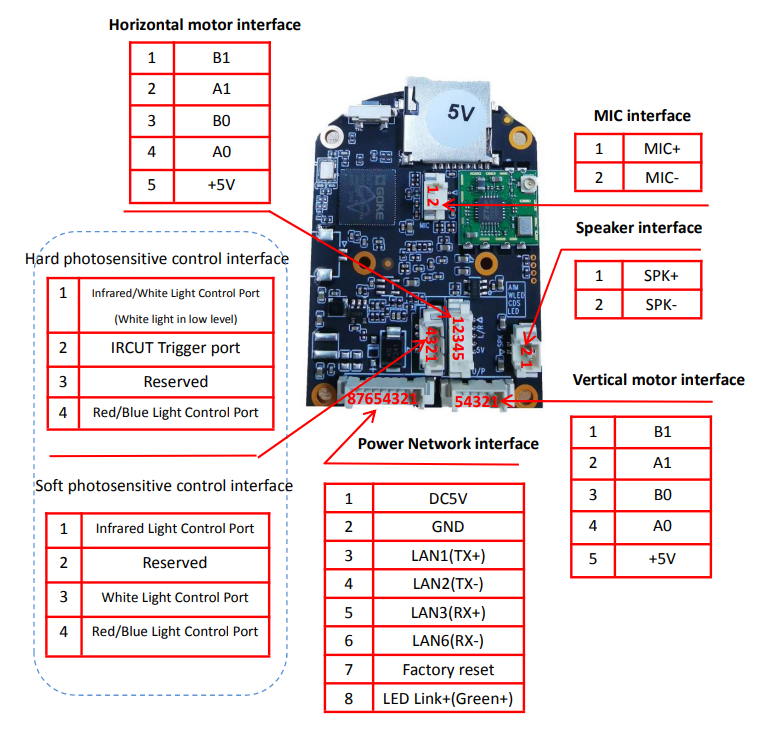

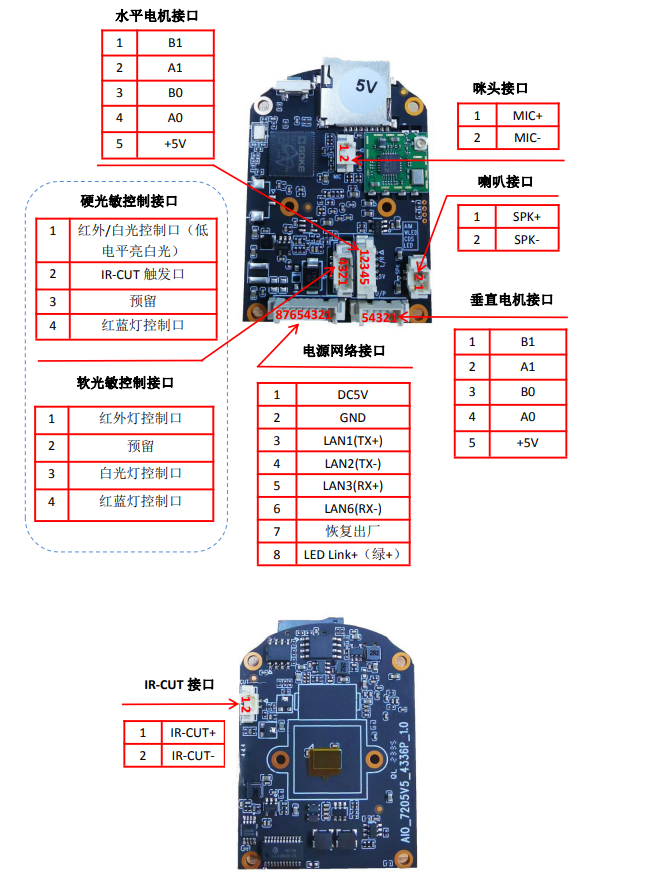

五、 接线定义
