400万高清网络双目拼接模组
400万高清网络双目拼接模组

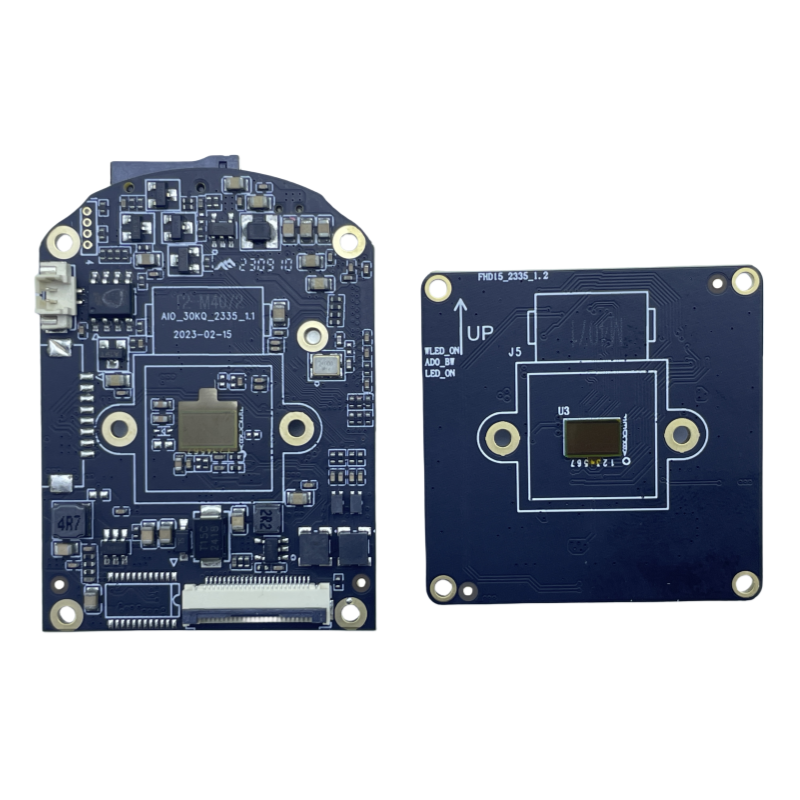

一、 产品外观
二、 产品简介
400W双目拼接模组使用2颗1/2.8" CMOS图像传感器，高集成度的SOC处理器，极低功耗，超强稳定；整机视角最大可达150°。支持H264和H.265压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持标准ONVIF协议，支持RTSP，支持手机远程监控。
三、 产品主要特性
Ø 使用两个200W的图像拼接成一个400W图像
Ø 最高像素可达400W，最高分辨率可达 (3840x1080)
Ø H.265压缩算法，有效的降低网络带宽，支持双码流，支持手机监看
Ø 支持多种网络协议：TCP/IP，HTTP，SMTP，FTP，RTSP等
Ø 支持ONVIF协议
Ø 支持厂家动态域名和第三方动态域名解析
Ø 支持静态IP，也支持动态IP（DHCP）
Ø 支持IE、Google、Firefox浏览器
Ø 最大可支持6个用户同时浏览（每个码流支持3个用户）
Ø 提供移动侦测（区域、灵敏度可设）报警功能
Ø 支持Micro SD卡功能，最大支持128G Micro SD卡
Ø 支持手机下载和回放SD卡录像
Ø 支持云存功能
四、 参数说明
| 详细参数 | |
| 操作系统 | 嵌入式LINUX |
| 图像传感器 | 2颗1/2.8”CMOS传感器 |
| IRCUT | 支持 |
| 视频压缩算法 | 支持H.265 |
| 音频压缩算法 | G.726/G.711 |
| 压缩传输码流 | 32Kbps-6144bps，可以自定义，默认1536Kbps |
| 最大图像尺寸 | 400W(3840x1080) |
| 清晰度 | 主码流3840x1080；次码流1280x360 |
| 视频帧率 | 15fps |
| 字符叠加 | 支持OSD名称、时间日期信息叠加 |
| 图像设置 | 亮度、对比度、饱和度、曝光度、上下反转、左右镜像可调 |
| 存储功能 | 支持TF卡本地存储和云存储，TF卡最大支持128G |
| 移动侦测 | 可设置4个独立检测区域（灵敏度1-100可设） |
| 报警联动 | 支持报警录像写入TF卡和上传FTP服务器；支持报警联动声音输出 |
| 网络协议 | 支持TCP/IP，HTTP，SMTP，FTP，RTSP等 |
| 接入协议 | 支持ONVIF 2.4协议 |
| 音频输入 | 1路输入，支持MIC输入/线性输入 |
| 音频输出 | 1路输出（主板自带功放芯片） |
| 网络接口 | 10Base-T/100Base-TX 以太网接口 |
| 支持2.4G和5.8G双频WiFi 802.11b/g/n | |
| 尺寸 | 38mm x 38mm |
| 温度及湿度 | 0℃～+50℃ 10%～95%RH |
| 电源 | DC12V 1A |
| 功耗 | 1.8W |
五、 镜头要求
T2双目拼接模组需要使用符合要求的镜头：
1) 主板采用小黄人板型，具体见结构图；
2) 镜头板采用标准38板型，具体见结构图；
3) 主板和镜头板用FFC排线连接；
4) 主板和镜头板左右排布，默认主板在左侧，镜头板在右侧，主板TF卡朝下；
5) 主板和镜头板，镜头夹角70度，镜头中心必须在同一水平线上；
6) 2个镜头、Cut要求规格完全一样，镜头焦距4mm 。必须使用我司指定镜头型号：YT10097-3MP+IR0760 ；
7) 模组WiFi为双频模组，天线要求为 2.4+5.8G 双频天线；

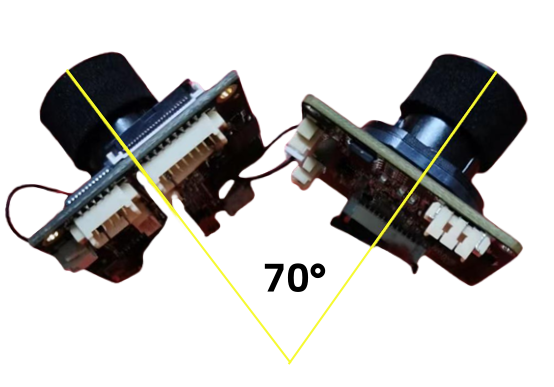

8) 镜头位置需保持同一个水平线，两个镜头夹角示意图如下：

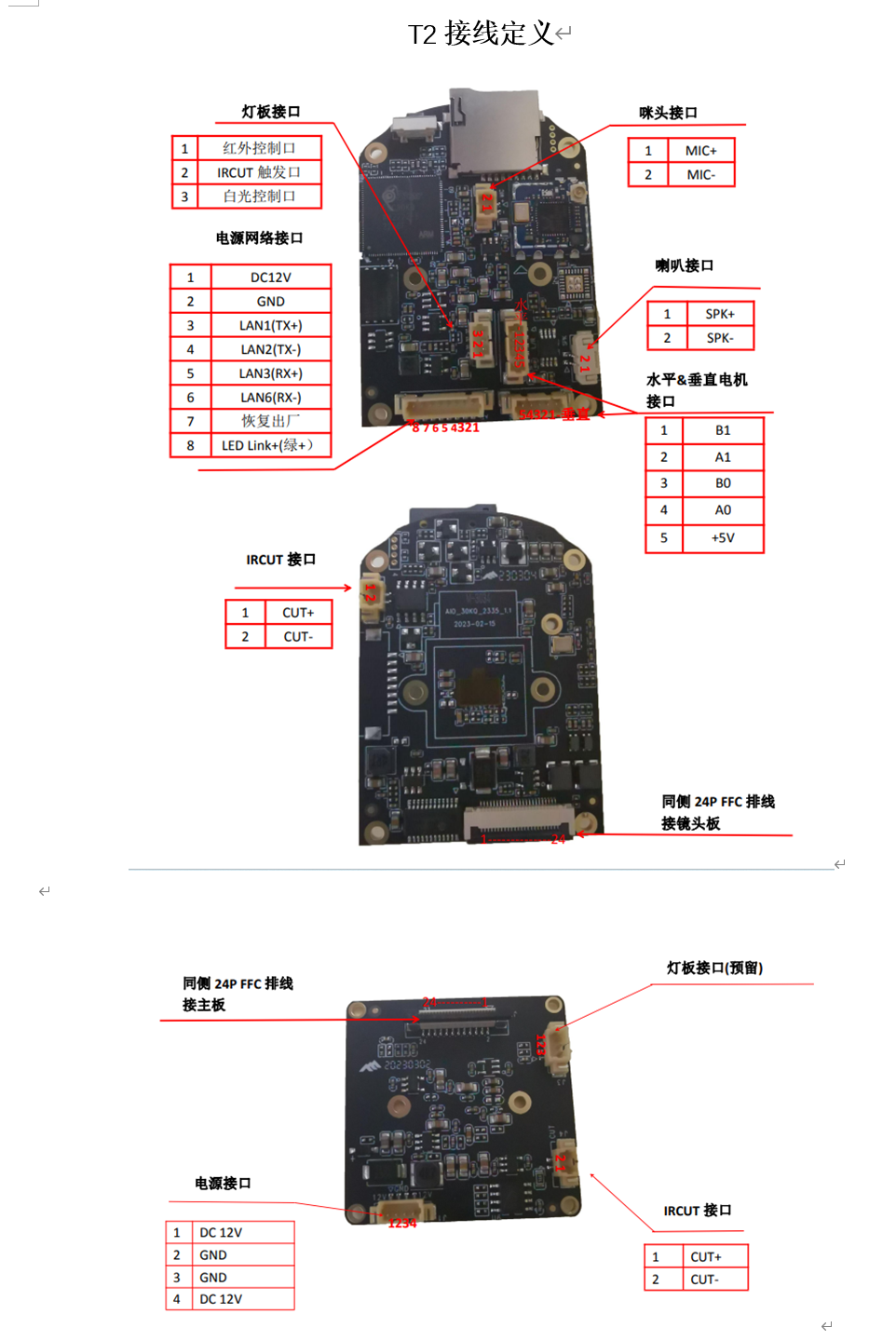

六、 接线定义
