AOV 双光 4G 枪球模组
X6301S-3MY2-AOV-CAT1-MF-B规格书

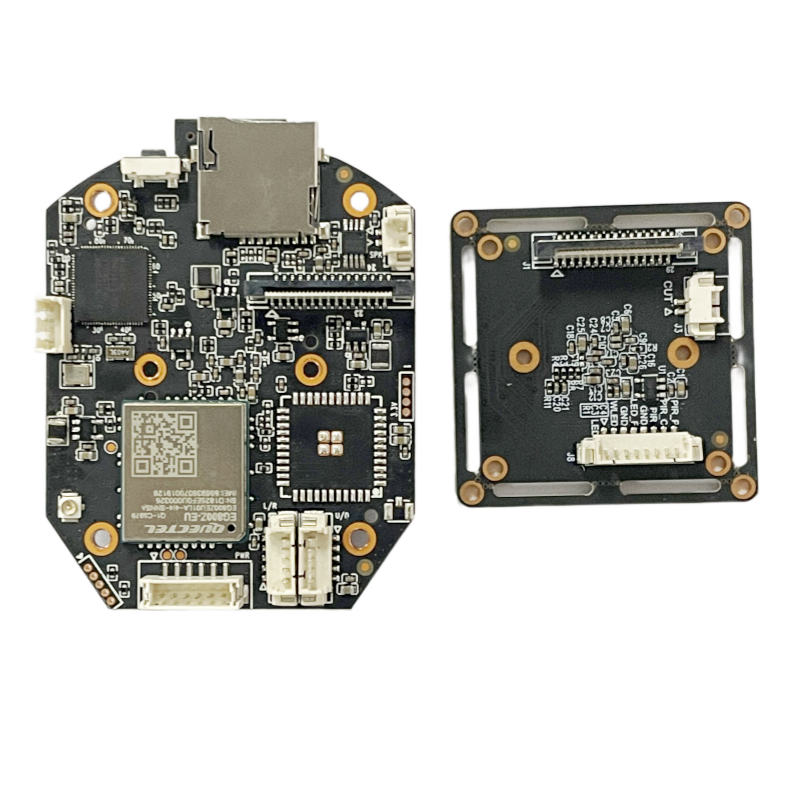

一、 产品外观
二、 产品简介
300万智能双光AOV枪球模组（4G），搭载嵌入式LINUX系统与300万低照度传感器，最高可输出2304×1296分辨率图像。该模组支持H.265视频编码和G.711音频编码，支持自定义码率设置。在AOV模式下以1帧/秒的帧率工作，报警状态下切换至满帧率工作。支持TF卡、FTP服务器及云存储，支持双向音频通话，4G模块支持欧版/美版/日版。
支持人形检测报警，检测距离可达30米。其智能双光系统在AOV模式夜间自动启用红外监控，检测到目标后立即切换至白光全彩成像，并以满帧率运行。
三、 产品主要特性
- 采用300万像素（2304x1296）高灵敏度、高信噪比CMOS图像传感器。
- 支持H.265压缩算法，可实现双码流传输。
- 双镜头设计：广角镜头用于全景概览，长焦镜头用于变焦追踪
- 支持通过CamHipro应用程序实现手机监控，并在APP上显示电池状态。
- 支持多种网络协议：TCP/IP,HTTP,TCP,FTP,UDP,ARP,DHCP,DNS 等。
- 支持人员检测报警（最大检测范围30米）及人员追踪功能。
- 支持将报警录像存储至TF卡（最大支持128G）/FTP服务器或云存储（需另行购买）。
- 支持AOV模式以1帧/秒或1帧/2秒的帧率进行录像。
- 最多支持5名用户同时浏览。
- 支持通过手机下载并回放TF卡中的录像。
- 支持自定义检测区域及人体形态灵敏度设置。
- 支持4G（欧版/美版/日版）。
四、 参数说明
| 型号: HX6301S-3MY2-AOV-CAT1-MF-B | |
| 操作系统 | 嵌入式LINUX |
| 图像传感器 | 两颗1/2.9” CMOS传感器 |
| IRCUT | 支持 |
| 压缩标准 | |
| 视频压缩算法 | 支持H.265 |
| 音频压缩算法 | G.711 |
| 压缩传输码流 | 384Kbps-6144Kbps，可以自定义，默认1024Kbps |
| 图像 | |
| 最大图像尺寸 | 300W(2304x1296) |
| 清晰度 | 第一码流：300W(2304x1296)，第二码流(640x360) |
| 视频帧率 | 15fps(50HZ), 15fps(60HZ) |
| 字符叠加 | 支持OSD时间信息叠加 |
| 图像设置 | 图像上下反转、左右镜像可调 |
| 网络功能 | |
| 存储功能 | 最大支持128G TF卡存储，支持AOV模式录像和报警录像存储（报警录像时长15秒和30秒可选，默认15秒），支持报警录像上传FTP（需插TF卡），AOV模式下录像为1秒一帧，支持报警录像上传云存（需购买云存功能） |
| 人形检测区域 | 可设置1个人形检测区域 |
| 报警联动 | 报警录像写入TF卡，报警联动声音输出，报警联动云存（需购买云存后才能使用） |
| 网络协议 | 支持TCP/IP，HTTP，TCP，FTP，UDP，ARP, DHCP，DNS，NTP |
| 接口 | |
| 音频输入 | 1路输入，支持MIC输入 |
| 音频输出 | 1路输出 |
| 网络接口 | 欧版\美版\日版4G模块接口 |
| 一般规范 | |
| 尺寸 | (长宽高）70x50x11mm |
| 温度及湿度 | 0℃～+50℃ 10%～95%RH |
| 电源 | 外接电源DC5V 2A |
| 功耗 | 工作功耗1.52W，白天AOV模式功耗0.18W，晚上AOV模式红外灯闪烁的功耗0.45W |
