HX6301S-5M-AOV-CAT1L-MF-B规格书

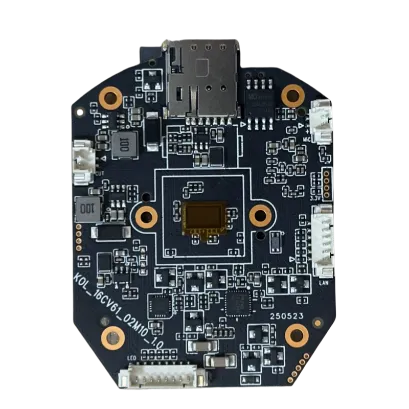

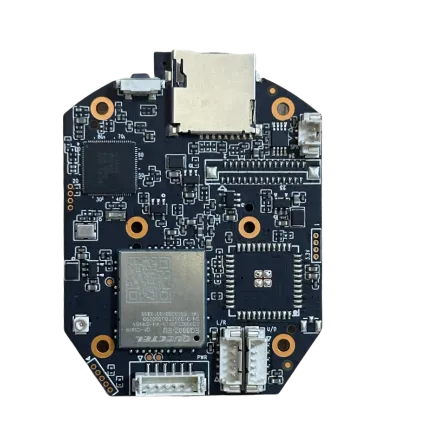

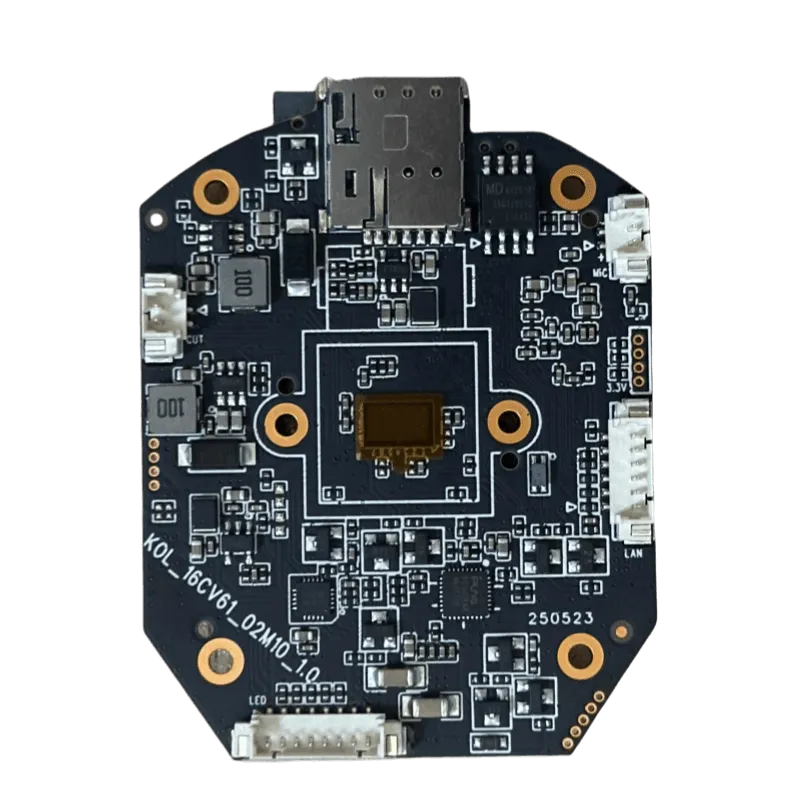

产品外观
产品简介
500万低照度高清一体板采用高集成度的SOC处理器，极低功耗，超强稳定；支持H.265压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持人形检测唤醒和手机远程唤醒
产品主要特性
高灵敏度、高信噪 CMOS图像传感器
采用海思3516CV610处理芯片；
最高像素可达500W，最高分辨率可达 (2880x1620)
H.265压缩算法，有效的降低网络带宽，支持双码流，支持手机监看
支持多种网络协议：TCP/IP，HTTP，TCP，UDP，ARP，DHCP，DNS，NTP等
支持报警录像写入TF卡（15秒和30秒可选，默认15秒）
支持不需外接电源使用电池供电
支持AOV模式录像，AOV模式下支持1秒一帧和2秒一帧可设
最大可支持5个用户同时浏览
支持侦测区域、人形灵敏度可设
支持APP显示电池电量统计
支持欧版、美版、日版4G模块可选（下单时备注）
支持人形识别
支持人形追踪功能
支持TF卡录像，最大支持128G TF卡
支持手机下载和回放SD卡录像
参数说明
型号: HX6301S-5M-AOV-CAT1L-MF-B | |
操作系统 | 嵌入式LINUX |
主处理器 | 海思3516CV610 |
图像传感器 | 1/3”CMOS传感器 |
IRCUT | 支持 |
压缩标准 | |
视频压缩算法 | 支持H.265 |
音频压缩算法 | G.711 |
压缩传输码流 | 384Kbps-6144bps，可以自定义，默认1024Kbps |
图像 | |
最大图像尺寸 | 500W(2304x1296) |
清晰度 | 第一码流：500W(2880x1620)，第二码流：(800x448) |
视频帧率 | 15fps(50HZ), 15fps(60HZ) |
字符叠加 | 支持OSD时间信息叠加 |
图像设置 | 图像上下反转、左右镜像可调 |
网络功能 | |
存储功能 | 最大支持128G TF卡存储，支持AOV模式录像和报警录像存储（报警录像时长15秒和30秒可选，默认15秒），AOV模式支持1秒一帧或2秒一帧录像，支持报警录像上传FTP，支持报警录像上传云存（需购买云存功能） |
人形检测区域 | 可设置4个人形检测区域 |
报警联动 | 报警录像写入TF卡，报警联动声音输出，报警联动录像保存FTP，报警联动云存（需购买云存后才能使用） |
网络协议 | 支持TCP/IP，HTTP，TCP，UDP，ARP, DHCP，DNS，NTP |
接口 | |
音频输入 | 1路输入，支持MIC输入 |
音频输出 | 1路输出 |
网络接口 | 欧版\美版\日版4G模块接口可选（下单时备注） |
一般规范 | |
尺寸 | (长宽高）70x50x11mm |
温度及湿度 | 0℃～+50℃ 10%～95%RH |
电源 | 外接电源DC5V 2A |
功耗 | 工作功耗1.2W，白天AOV模式功耗0.16W，晚上AOV模式红外灯闪烁的功耗0.28W |

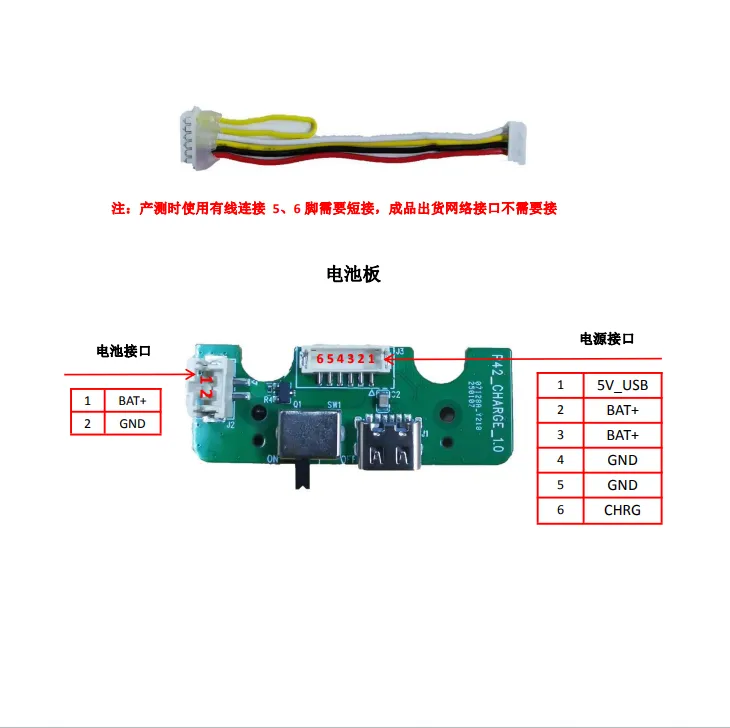

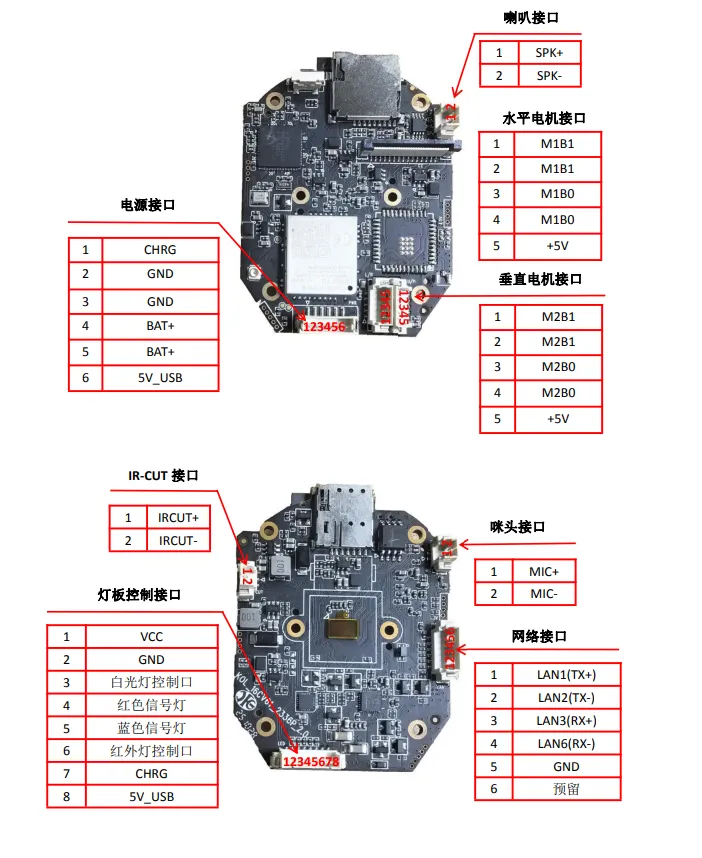

接线定义
